弱電工程液晶拼接屏系統安裝實施方案素材

信息來源：http://www.tinypay.com.cn/ 作者：湖北弘馳LED顯示屏公司

液晶拼接屏的實施方案素材，今天分享一個不錯的方案素材，包含施工準備、設備安裝、系統調試及系統驗收四大部分，非常的全面，建議收藏備用。

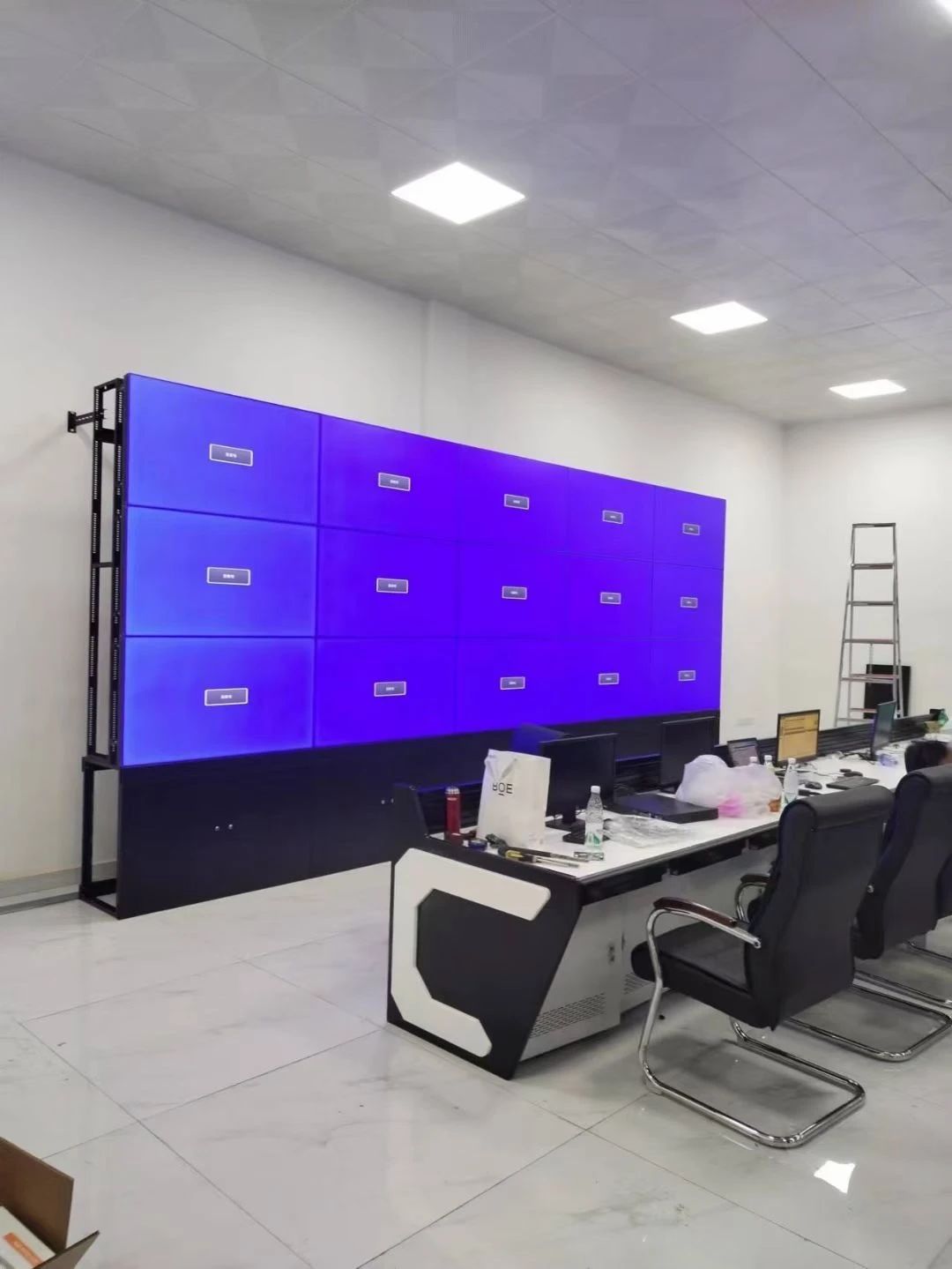

LED拼接屏/液晶拼接屏系統

施工準備

（一）裝修要求

根據對大型液晶拼接顯示系統工程所積累的經驗，特提出裝修建議如下：

1）整個裝修格調清新、色調偏冷，以簡捷明快為好。

2）無論天花采用何種材料裝修處理，顏色乳白，或銀灰、或淺灰均可，但應啞光著色，表面一定不能有強烈反光。

3）墻面飾板色調明快，配以較深的線條，適當部位配以吸音材料，墻面啞光為主。

4）地面最好用防靜電地板，鋪地毯，顏色較深，或其它不反光的地面材料。

（二）對顯示系統室內的要求

1）交流接地電阻不大于1Ω。

2）消防噴頭要遠離液晶拼接顯示墻1米左右，不能采用噴水消防頭，要用噴霧滅火劑。

3）電源要求：系統的電源為AC 220V 5%；用有保護接地線的三眼插座；插座數與顯示屏數有關，一般控制器一個，232信號分配器用一個，MFC控制器用一個，一塊液晶顯示單元各用一個插座，每路約350W，10A，拼接系統和拼接控制器及控制PC等要求同相供電。電源電壓要穩定，可靠，特別防止斷電后立即加電。因此，原則上要求大屏幕顯示單元的電源必須經過相應功率的UPS供電。

4）承重要求：長期承重550Kg/M2。

5）安裝地面要求平整結實，承重力強；機架一般直接裝在水泥地面上；如需要裝在地板上，地板下需要作加強處理。

6）作為拼接墻體的裝修墻，要求墻體牢靠，窗口四周平直不變形，系統的網線要接到大屏控制器位置。

7）大屏房間要求恒溫，恒濕。大屏幕背后要裝空調，最佳工作環境溫度18～25度，最佳工作濕度<60%。

8）大屏房間要求保持干凈，防塵，保證大屏幕的幕和箱體的干凈。

9）大屏幕顯示墻面避免光線直射，用窗簾遮光。

10）機房必須是裝修清理完畢才能進行大屏幕施工。

11）用戶如果要求后維護，電視墻后則應至少預留0.6米的通道。如果監控室有操作臺，電視墻的安裝高度要求在1.1米-1.2米之間。

（三）安裝尺寸要求

整體幕墻高度方向上下兩邊各留7cm+1mm空隙，整體幕墻寬度左右各留5cm+1cm待安裝完畢后再封閉。底座高度根據現場情況定，一般60-80mm。

（四）對燈光照明要求

1）屏幕前面1米內為暗區，一定不能安裝日光燈管�？砂惭b內藏式筒燈，平行于屏幕排列，要單獨可控開與關。燈光不能直接照射到屏幕上。

2）整個大廳的燈按平行于屏幕方向分組進行控制，不要選用較強光的光源，燈光的布置原則是：使工作區有足夠燈光強度，但對屏幕又不會產生明顯的影響。

3）大廳兩側可能射入的光線（如窗戶），應有必要的遮擋（如窗簾等）。

（五）對空調的要求

1）位于液晶拼接顯示墻室內的空調（中央空調或柜式空闊），其出風口位置應盡量遠離拼接屏（0.4米左右較好），并且，出風口的風絕對不能對著液晶拼接顯示墻直吹，要朝遠離液晶拼接顯示墻的方向吹，以避免冷熱不均勻而損壞。

2）放在液晶拼接顯示墻前面的空調機（柜式機）要朝遠離屏幕的方向吹，不能垂直對著屏幕吹，以免屏幕結露。

3）于液晶拼接顯示墻前面（吊頂天花上）的空調出風口，距離屏幕不少于1米。

設備安裝

（一）機架安裝：

卸開木架即所有包裝后開始安裝，先安裝機柜(機架)。安裝時先將底座從左邊第一組到右(從右到左)連接,再安裝上組機柜從左邊第一組到右(從右到左)連接、而后安裝面框，最后連接固定55寸屏單元的鋁型材配件，每列固定2條。機柜安裝按項目圖紙要求組裝好機柜各部件，確認牢固、穩定。

（二）掛壁結構安裝：

移開安裝位置有關物品,確定安裝固定孔位置,盡量實施無塵打孔,固定安裝架并調試方向和水平,進行現場清理和整潔,安裝拼接大屏。特殊安裝面安裝：特殊安裝面指除水泥、實心磚墻體、預設的內置鋼結構支架，安裝面為石膏板、空心磚、薄木板、大理石板、玻璃板或是懸空吊裝、貼頂?shù)跹b、安裝面內嵌、專用支架、可移動支架等，拼接大屏不適合在特殊面上直接安裝。

（三）單元模塊結構安裝

1.檢查框架的加工和安裝是否滿足設計要求；

2.檢查框架結構的垂直度和平整度，確定安裝的水平基準；

3.將顯示箱體從最底層開始，一層一層地往上安裝,并校正；

4.把每個單元托架用螺絲緊固；

5.安裝完成后必須采用各種可行的方法和手段檢查平整度,必須對不符合要求的部分進行局部調整；

6.加強對拼接屏施工時各過程的質量和精度的控制，以提供安裝質量。

（四）電源和控制線路連接:

1.嚴格地按操作規范進行安裝，切斷動力供電，確保安裝人員的人身安全；

2.嚴格按照設計要求實施，并鋪放弱電線槽,規范線路,并合理劃分供電單元；通訊線纜與動力線纜分管鋪設，避免相互之間的干擾，提高數據傳輸?shù)目煽啃?br />
3. 電源之間接線采用圓形焊片，不會脫落，接觸面大，效果好，不至于因為接頭松緊而影響模組的供電。逐個連接各個單元箱體中間的信號線路,并接入主控制線路；

4.安裝完畢后，必須進行對整屏的接地電阻和各路相對電阻進行檢查后,確保所有連接正常后才能進行通電調試。

（五）配電系統安裝:

液晶拼接屏的配電箱為220V/380V供電系統輸入；

按照方案和規范在屏體內部合適的位置安裝屏體配電柜；

柜體和屏體結構緊密連接,整體接地電阻≦4歐。

（六）控制室設備安裝

根據合同的設備清單,逐個檢查對照設備的數量和型號規格；

安裝機柜或者臺面的空間合理的安裝擺放設備；

正確連接各個設備間的信號傳輸線路；

規范整理線路,完成后把各個設備連接電源。

（七）專用軟件安裝:

主要包括調試軟件、控制軟件、播放軟件及其它專用軟件，其安裝方法和操作，詳見使用說明書。

系統調試

（一）安裝調試控制

項目經理組織好一流的技術施工隊伍。有計劃有步驟地進行液晶拼接屏和其他設備的安裝。協調好與業主及其他單位的關系。拼接屏調試達到標書所要求的各項技術指標。我們進行現場工程安裝時將委派檢查機構人員，在現場進行質量控制。

（二）軟件及系統聯調

每個單系統調試好后進行整個系統的聯調工作。

軟件人員除要調試好本系統的軟件外，還要積極地配合其它接口軟件的調試工作（如同數據庫交換數據），以滿足使用的需求。

系統驗收

A、驗收程序

1、一般規定

系統聯合調試通過后，即可會同建設方進行初步驗收。工程的竣工驗收由工程建設單位(含總包單位、使用單位、監理單位)、設計施工單位、系統檢測機構、主管部門及一定數量的專家組成的驗收委員會(驗收小組)共同進行。

2、驗收條件

（1）經初步設計方案論證通過，并根據論證意見，由建設單位和設計施工單位共同簽署整改落實意見。

（2）初驗：工程竣工驗收前，由建設單位組織設計施工單位根據設計任務書或合同對工程進行初驗，并寫出初驗報告。其內容包括：系統試運行情況、系統功能檢驗、質量主觀評價、核對安裝設備數量和型號等；參加初驗的單位、人員應署名。

（3）試運行：初步驗收通過后，系統調試開通后應至少試運行一個月，重點工程為三個月，并做好試運行記錄。建設單位根據試運行記錄，寫出試運行報告，其內容包括：系統運行狀況，系統功能是否符合設計要求，故障及其排除狀況等。

（4）技術培訓：由承包方對有關人員進行培訓，并提供有關設備、系統操作和日常維護的說明、方法等技術資料。

（5）竣工：項目按設計任務書的規定內容全部建成，經試運行達到設計要求，并為建設單位認可，視為竣工。少數非主要項目未按規定全部建成，由建設單位和設計施工單位協商，對遺留問題有明確處理的辦法，經試運行、并為建設單位認可后，也可視為竣工。工程竣工后，由設計施工單位寫出竣工報告。其內容包括：工程概況、安裝的主要設備、對照設計任務書或合同所完成的工程質量自我評估、維修服務條款等。

（6）正式驗收：試運行期通過后，可申請進行系統正式驗收。在正式驗收前，設計施工單位應向主管部門申請辦理系統委托檢測手續，并由主管部門向檢測機構出具檢測委托書。設計施工單位將檢測委托書送檢測機構，并附以下資料：

系統試運行報告

工程竣工報告

工程初驗報告

系統原理框圖、平面圖、器材設備清單

B、系統驗收

建設單位組織設計施工單位進行系統正式驗收。包括技術驗收、施工驗收和資料審查。系統正式驗收通過后簽署整個工程的系統驗收合格書。系統正式交付運行，進入運維期。

相關檢測內容要求

顯示單元的尺寸：55英寸

模組拼縫：3.5mm

屏體豎向平整度：<1mm

模塊平整度：<1mm

構件平整度：<0.5mm

屏體豎向邊緣垂直度：<2mm

電氣安裝要求

布線符合合同及電氣安裝規范

電源、電纜、穿管附件符合安全要求

接地保護及防雷保護

拼接墻系統及AC電源系統對地絕緣

所有控制線、DC電源線、保護線符合安全要求

結構框架及裝修

框架結構及安裝過程的檢驗；

托外單位施工的工程，制造商質量檢驗員也將在現場監督檢驗。

質量責任按國家有關規定執行，大屏系統和配套系統按照投標人承諾執行。

電視墻外觀。

視覺檢測

各屏體色差；

各屏體顏色；

功能檢測

按照招投標文件對各功能如信號切換等進行檢測；

3、驗收資料

在正式驗收前，設計施工單位應向驗收委員會(驗收小組)提交下列驗收圖紙資料(全套數量應滿足驗收機構的需要，一般不少于5套)

（1）工程設計任務書

（2）工程合同

（3）設計方案論證意見

（4）設計方案通過論證后，設計施工單位和建設單位共同簽署的整改落實意見；

（5）設計方案、配置文檔、相關圖紙及資料 (系統原理框圖、平面布置圖及配置表，線槽管道布線圖、中心控制室布置圖、器材設備清單等)

（6）系統試運行報告

（7）工程竣工報告

（8）工程初驗報告(含隱蔽工程隨工驗收單)

（9）系統檢測報告

（10）決算報告
