LED顯示屏現場常見問題排查思路
信息來源：http://www.tinypay.com.cn/ 作者：湖北弘馳LED顯示屏公司
無論是租賃還是固裝工程
無論現場搭建調試還是后期維護
相信在工作中，你一定遇到過
形形色色，千奇百怪的問題
黑屏，閃屏，花屏，顯示屏不受控等等……
現場問題排查便成為了每個LED人必備技能
但是現場排故的你，是否常像個無頭蒼蠅
一頓操作猛如虎，問題沒解決直叫苦
所以今天，小編就來和大家分享一下
《現場常見的問題排查思路》
全程高能，還不趕快收藏起來？
無論現場搭建調試還是后期維護
相信在工作中，你一定遇到過
形形色色，千奇百怪的問題
黑屏，閃屏，花屏，顯示屏不受控等等……
現場問題排查便成為了每個LED人必備技能
但是現場排故的你，是否常像個無頭蒼蠅
一頓操作猛如虎，問題沒解決直叫苦
所以今天，小編就來和大家分享一下
《現場常見的問題排查思路》
全程高能，還不趕快收藏起來？
排查思路分析
一、明確系統架構

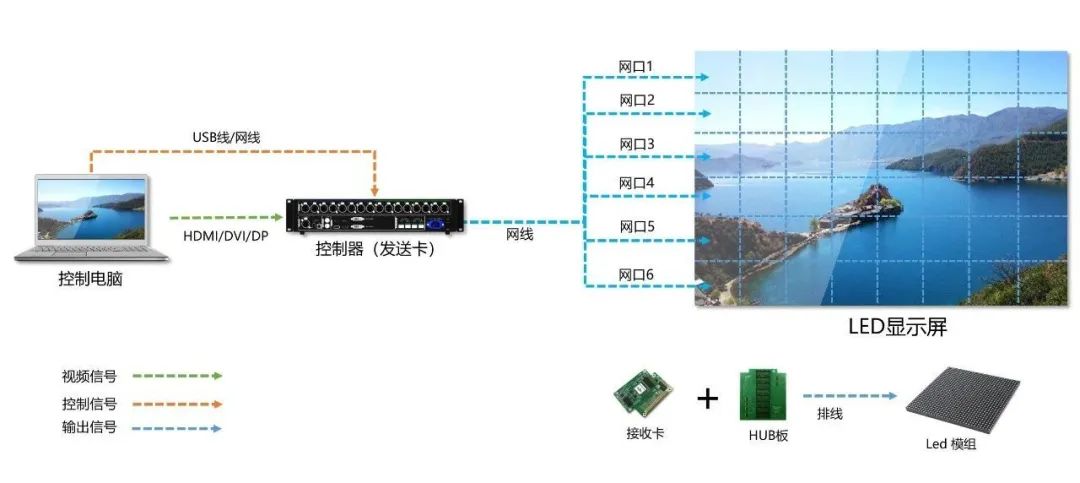

控制系統架構
通常情況下控制系統架構是從控制電腦通過串口線和視頻線連接至發送卡，發送卡再通過網線連接至LED屏體一側。而屏體一側由接收卡、hub、排線、電源連接構成。所以在問題排查初期我們就要判斷問題可能原因，涉及控制系統的哪個環節？
如果沒頭緒，就按照數據傳輸走向排查，順藤摸瓜。
如果系統中存在視頻處理器等設備，排查時可以嘗試先跳過視頻處理器，盡量簡化系統架構，便于準確快速定位問題。
二、學會從顯示屏獲取信息
故障排查的過程一定不是瞎抓，學會借助工具可以讓我們事半功倍。
01、顯示屏畫面控制
當LED顯示屏發生故障時，我們可以先利用畫面控制發送凍結、或者純色畫面指令，觀察屏體的故障狀態。因?yàn)楫嬅婵刂菩盘栔苯觼碓从诮邮湛ㄗ陨�，類似于箱體自測試按鈕功能。
如果屏體故障在當前凍結狀態下消失，那么我們可以基本斷定問題與接收卡一側沒什么關系，排查接收卡之前的系統鏈路即可。

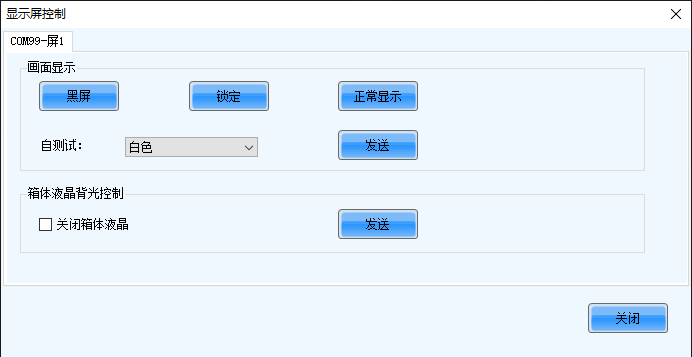

軟件畫面控制功能
02、箱體（接收卡）綠色狀態指示燈
接收卡的綠色狀態指示燈就是顯示屏工作狀態的“晴雨表”，屏體當前有什么問題，一看便知！不同閃爍狀態表征不同的信息，例如備份狀態、無輸入源信號、網線斷開等等。
正常：1秒鐘閃爍一次
備份：每間隔0.5秒快閃4下
無視頻信號：每隔0.5秒快閃3下
網絡斷開：慢閃，約5秒一閃
三、尋同求同，縮小范圍
控制變量、交叉驗證雙管齊下
當我們已經能夠初步判斷問題可能原因，也可以從顯示屏獲取一些故障信息，但是還是無法定位到最終原因的時候，就需要我們開始具體剖析“做手術”。
01、尋同求同
但凡現場存在正常與不正常的現象并存的情況，我們則要尋異求同，找到不同的地方將他們統一，例如配置文件、固件程序等不一致我們可以從正常區域回讀再應用到異常區域，確保常規信息及設置一致，縮小故障排查范圍。
02、交叉驗證
尋異求同還搞不定，那么我們繼續進行交叉驗證。將發生問題區域的設備或者連接與其它正常區域的設備進行交換，觀察問題現象是否隨交換而轉移，進而縮小問題范圍。
03、控制變量
當我們做交叉驗證的時候一定要確定我們當前所驗證的變量是唯一變量，切記不要東一榔頭西一棒槌，問題定位不到原地打轉，浪費時間還耽誤事，只有唯一變量帶來的變化才是有價值的，才是我們判斷問題的有力依據。
如果覺得這篇文章有用，歡迎關注我們~
